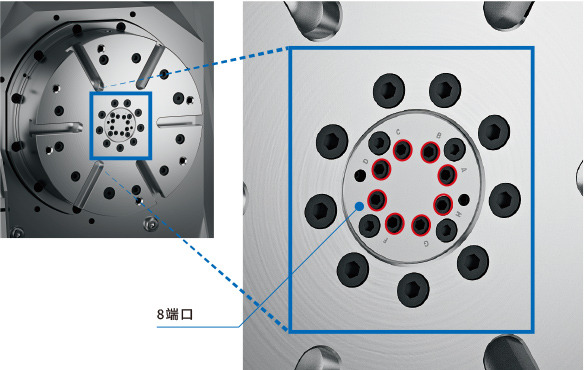

應對靈活的自動化 8端口（液壓端口、氣動端口） 加工室內配置的夾具端口多達“8端口”，用于夾具的液壓和氣壓供應。可靈活對應夾具，支持各種形狀工件的自動裝卸。 |
 |
|
提升量產加工生產效率的加工單元

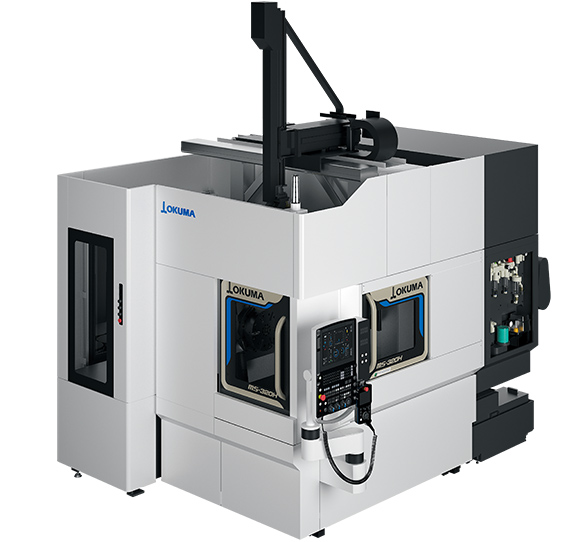

機械手  |
頂部門電動化縮短機械手節拍時間 機械手運轉時，頂部門電動化可精準控制開閉位置，減少多余動作。同時避免了開閉時的沖擊力，實現高速性與可靠性的平衡。
|
 |
|||||||
|

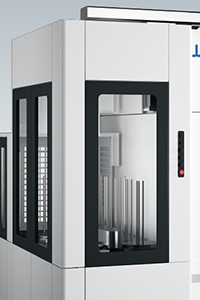

高度可視性的儲料器 10工位工作臺采用大型亞克力窗設計。材料與成品數量一目了然，可有效防止因材料不足而導致的加工停止。 |
 |
|
根據生產的繁忙狀況靈活切換的加工單元

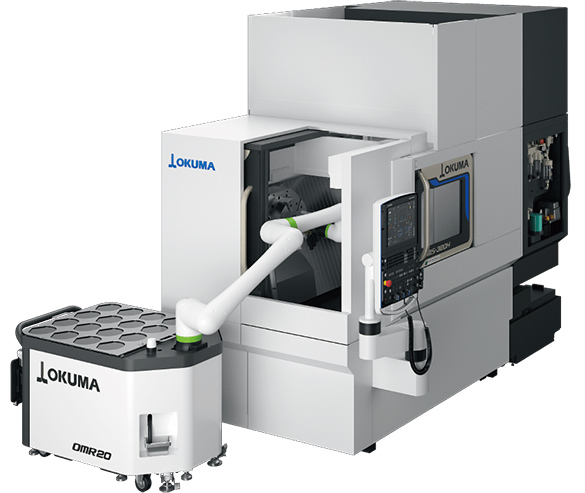

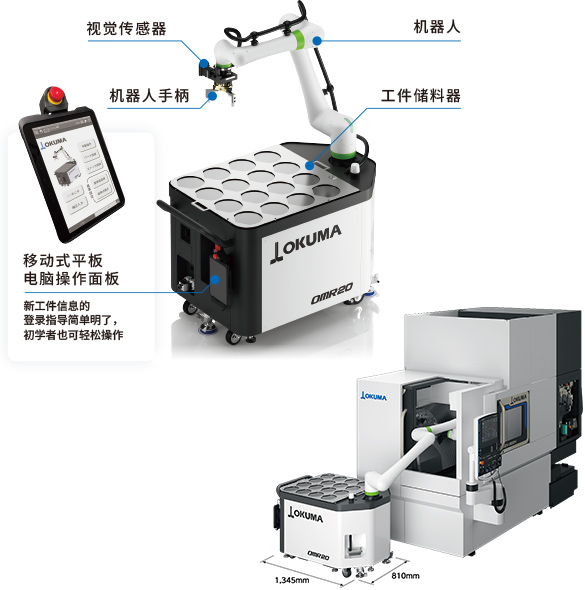

移動式協作機器人OMR series  |
輕松實現緊湊型自動化 配備“移動式協作機器人OMR series”，實現多品種小批量生產的自動化。由于無需安全柵欄，機器人可在工廠內自由移動，根據繁忙狀態靈活進行自動化作業。加工設備的切換可在4.5分鐘內完成，大幅度縮短加工時間。此外，沒有復雜的教學與編程，無需專業知識和技能即可輕松操作機器人?？稍趩螜C操作區域內安裝，實現緊湊型自動化。  |

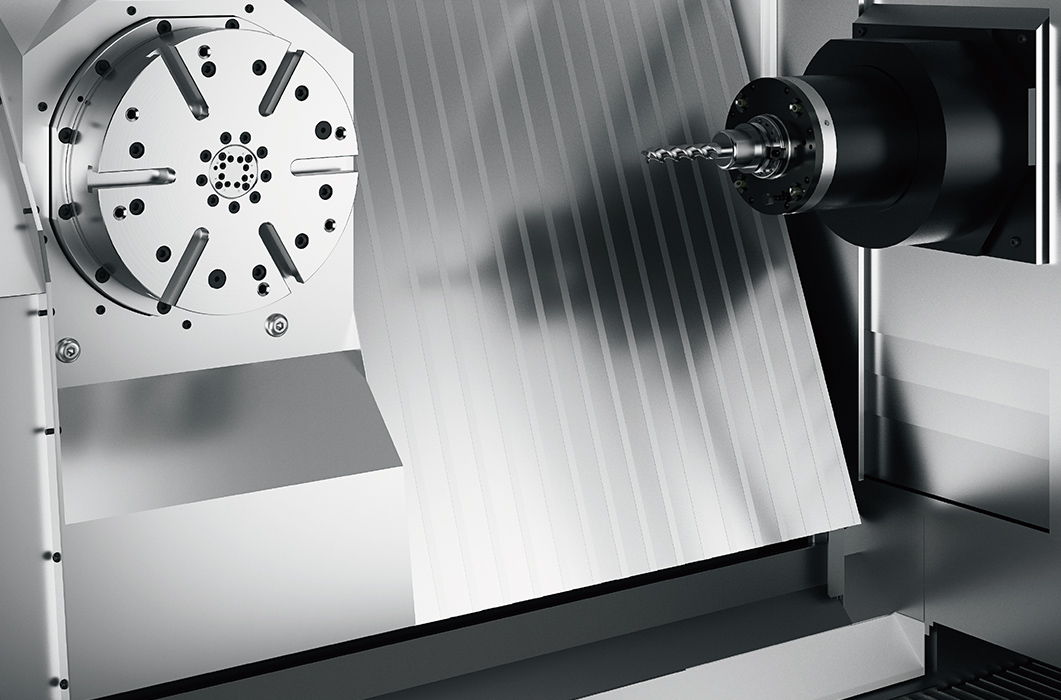

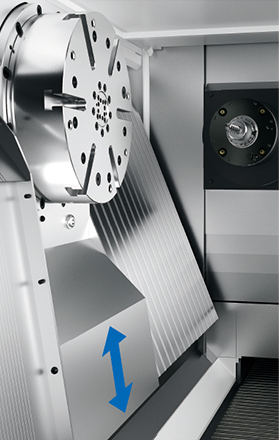

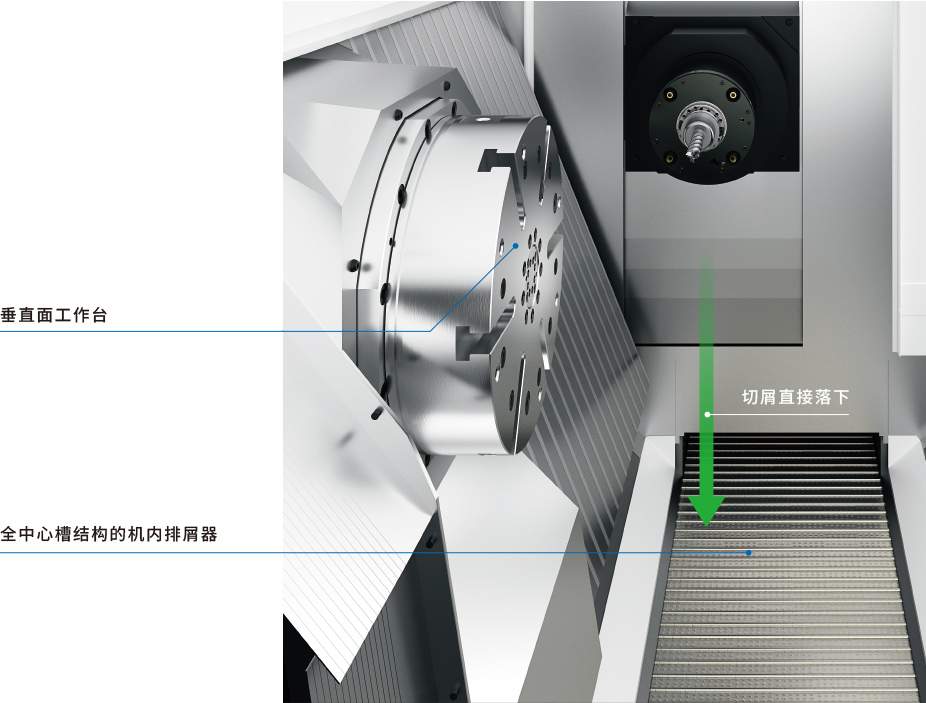

| 通過擴大工作臺周圍及下方不銹鋼護罩的傾斜角度（大角度81°），防止切屑堆積。 |
 |

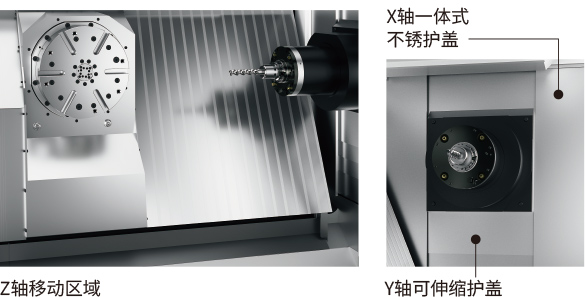

消除了Z軸移動區域切屑的卡滯。此外，采用X軸不銹鋼一體式護蓋和Y軸低凹設計的可伸縮護蓋，形成平坦的機內蓋板結構，防止切屑堆積。
 |
|
標配的強力No.40主軸，可充分加工鋼材部件 標配為No.40尺寸強力主軸，即使是鋼材部件也能輕松加工，緊湊型設備同樣實現強力切削。
|
 |
||||||||
|

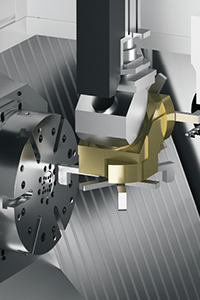

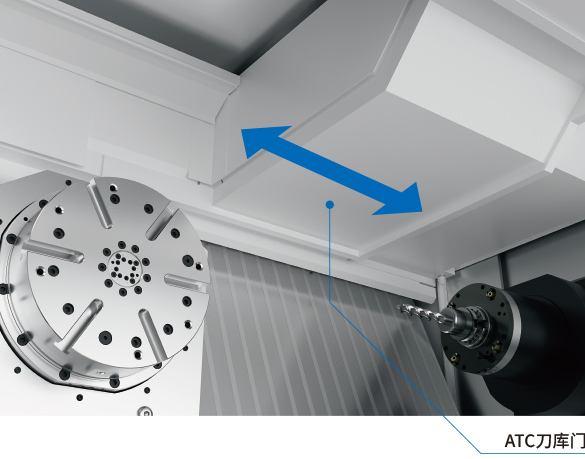

高速運轉縮短非切削時間 標準配備縮短非切削時間“電動ATC刀庫門” 電動ATC刀庫門 縮短ATC刀庫門開閉時間 通過刀庫門與更換臂的同步控制縮短刀具更換時間
標配的“電動ATC刀庫門”可精準把握刀庫門位置，同步控制刀庫門與交換臂，消除無用動作，縮短換刀時間。此外，避免氣動式的沖擊力問題，實現穩定的設備運行。
標準配備縮短非切削時間“電動ATC刀庫門”
|
 |
| 項目 | 單位 | MS-320H | |
| 移動量 | X軸移動量（立柱左右） | mm | 250 |
| Y軸移動量（主軸頭上下） | mm | 250 | |
| Z軸移動量（工作臺前/后） | mm | 570 | |
| 工作臺 | 工作臺尺寸 | mm | ø320 |
| 大承載重量 | kg | 100 | |
| 大承載工件尺寸 | mm | ø500×400 | |
| 主軸 | 主軸轉速 | min?¹ | 15,000 |
| 主軸錐孔 | 7/24錐度 No.40 [HSK-A63] | ||
| 進給速度 | 快速進給速度 | m/min | X、Y、Z：60 |

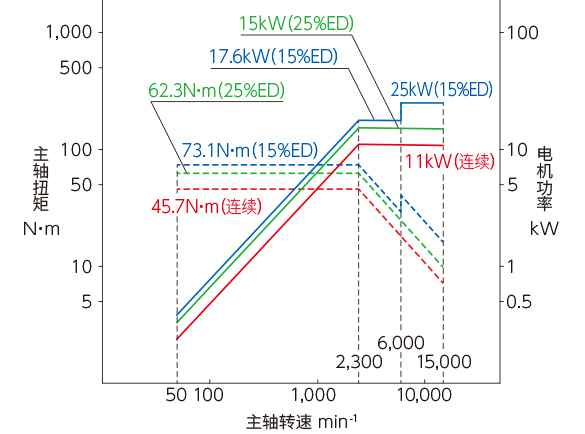

| 主電動機 | 主軸用電機 | kW | 25/11 （15%ED/連續） |
| ATC | 刀柄型式 | MAS403、BT40 [HSK-A63] | |
| 拉釘型式 | MAS2 [MAS1、CAT、DIN、JIS] | ||
| 刀庫容量 | 把 | 10 [24] | |

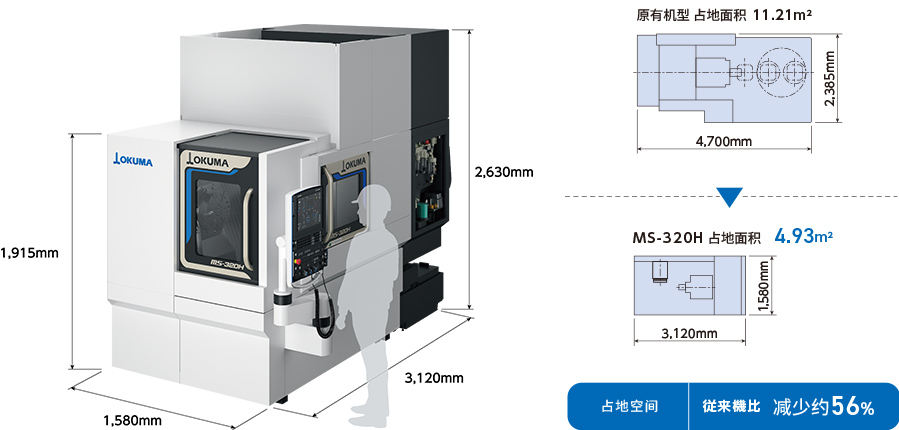

| 機床尺寸 | 機床高度 | mm | 2,630 |
| 占地面積 寬×長 | mm | 1,580×3,120 | |
| 機床質量 | kg | 7,000 | |
| 數控裝置 | OSP-P500M |
