UNIVERSAL CENTER MU-10000H刀具業務部聯系人成晨：15061801548

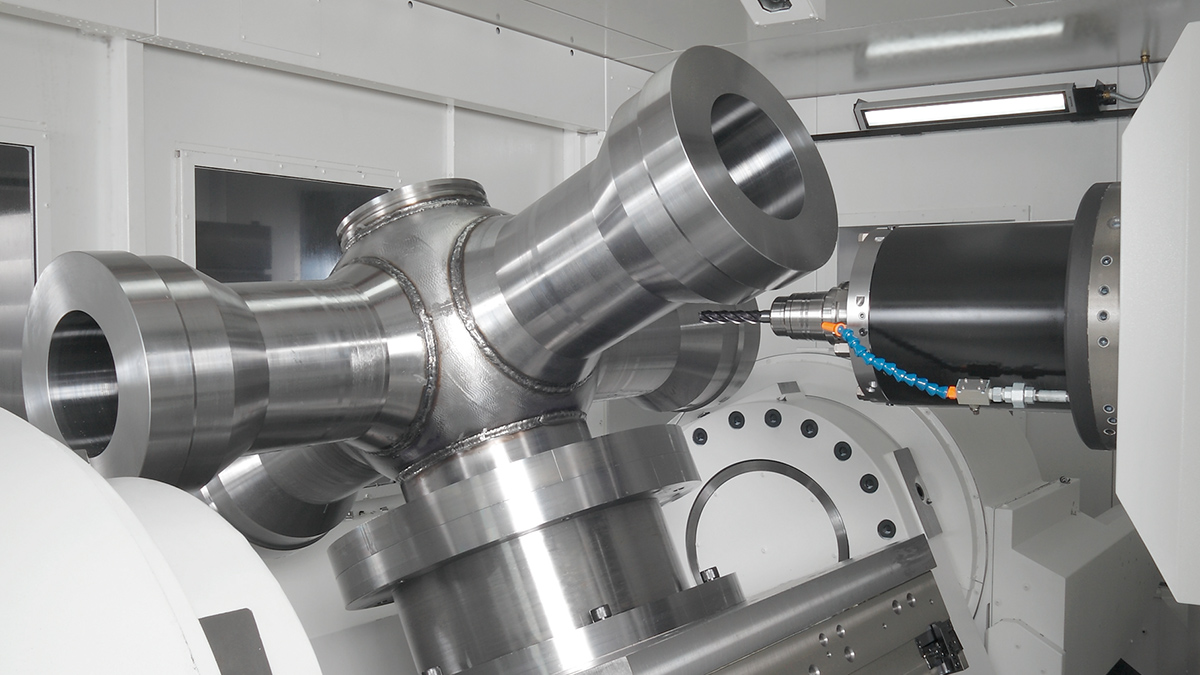

依靠5軸加工提高大型復雜形狀零部件的生產率

良好的機械結構

支持重切削的床身、立柱
● 抗彎曲、抗扭曲的完善的加強筋結構

動作順暢、強大的高精度軸驅動
● X · Y · Z軸使用高精度雙滾珠絲杠
● A · B軸使用雙電機驅動

控制熱位移實現高精度加工
● X · Y · Z軸滾珠絲杠冷卻、電機座冷卻
● A · B軸驅動單元冷卻

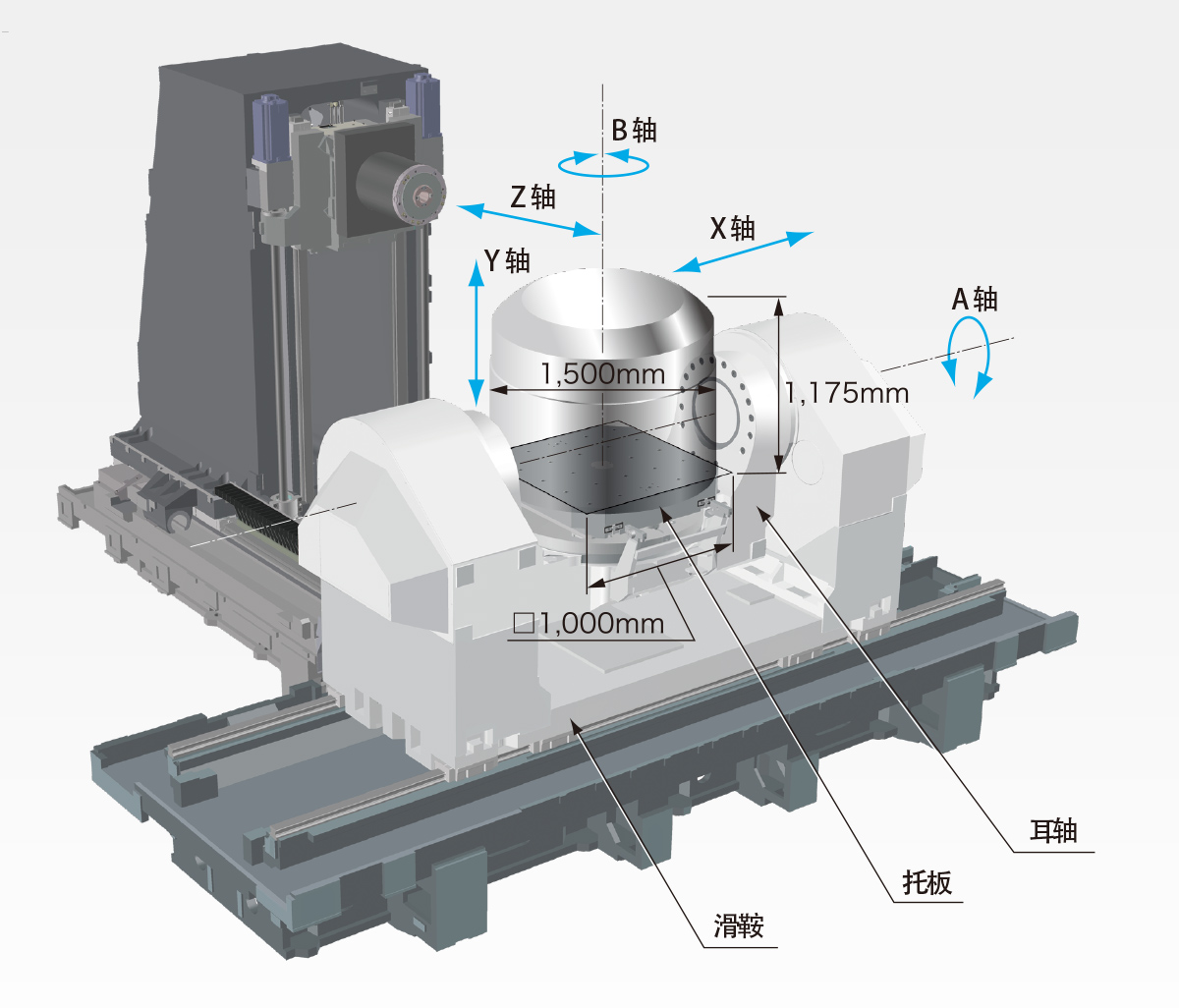

支撐大型零部件高速、高精度加工的耳軸工作臺

旋轉范圍
● A軸（工作臺搖擺）
+25～-115度
● B軸（托盤旋轉）
360°

大加工件
● 工件的大回轉直徑
ø1,500mm
● 工件大高度
1,125mm
● 工件大質量
2,500kg

托盤尺寸
● 1,000×1,000mm

軸行程
● X：1,550mm
● Y：1,600mm
● Z：1,650mm

不錯的加工能力實現高效率加工

高扭矩主軸使難切削材料也實現了高效率加工

● 內置主軸：1,071N?m
● 齒輪主軸（低速）：1,920N?m（特殊規格）

加工能力
齒輪主軸 4,500min^-1 ／ 40/30kW（15分／連續）［特殊規格］

切削刀具	切削量 cm³/min	主軸轉速 min^-1	切削速度 m/min	切削寬度×切削深度 mm	進給速度 mm/min
ø250 正面銑刀 10刃（金屬陶瓷）	1,000	293	230	175×6	953
ø63 立銑側面加工 4刃（硬質合金）	602	1,415	280	10×35	1,720
ø50 立銑槽加工 3刃（硬質合金）	700	1,780	280	50×10	1,400

（被切削材料 S45C）

※登載的數據為實績值，由于規格、刀具、加工條件等的不同，所得數據可能與登載的數據不同。

基本信息

		MU-10000H
托板尺寸	mm	1,000×1,000
大工件尺寸	mm	ø1,500×1,175
主軸轉速	min^-1	6,000
刀庫收納數量	把	81
主軸電機功率	kW	45/37（20分/連續）
機床尺寸（W×D×H）	mm	6,880×10,930×3,694
